剖面线的标注

来源::未知 | 作者:中超赛事下注-推荐靠谱平台APP* | 本文已影响人

  为了能够清晰地表示出剖视图与剖切位置及投射方向之间的对应关系，绘制剖视图时应将剖切线、剖切符号和剖视图名称标注在相应的视图上。
剖视图的标注包括以下内容。
(1)剖切线：指示剖切位置的线(用点画线表示)。
(2)剖切符号：指示剖切面起、止和转折位置及投射方向的符号。
      注意：剖切面起、止和转折位置用粗短画线表示。
            投射方向用箭头或粗短线表示。机械图中均用箭头表示。
(3)视图名称：一般应按“X-X”(“X-X”一般用大写的英文字母来写)的标注方式来标注剖视图名称，在相应视图上涌剖切符号表示剖切位置和投影方向，并标注相同的字母。

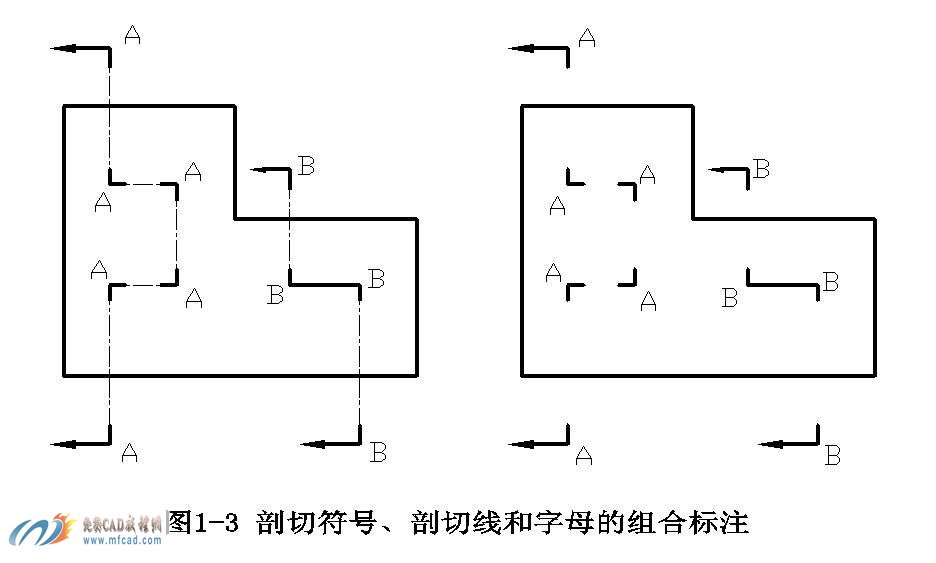

剖切符号、剖切线和字母的组合标注如图1-3所示。
